Multifunktionale Transfersysteme
Effiziente Fertigung und präzise Montage

Effiziente Transfersysteme LT40 und LTE sorgen für optimierte Produktionsabläufe, indem sie das Zuführen, Entladen, Puffern, Vereinzeln und Positionieren von Werkstücken oder Werkstückträgern auf eine optimale Weise ermöglichen.

Montech Transfersysteme

Modulare Fördersysteme für die Fertigungs- und Montageautomation

Mit den massgeschneiderten Fördersystemen von Montech lassen sich Ihre Fertigungs- und Montageprozesse erheblich optimieren. Grundlage dieser automatisierten Verkettungslösungen ist ein starker und modularer Baukasten aus Profil- und Fördertechnik. Diese bewährten Systeme und Komponenten sind branchenübergreifend weltweit im Einsatz. Effiziente Transfersysteme für optimierte Produktionsabläufe.

Ein starker und modularer Baukasten ist die Grundlage unserer Transfersysteme. Auch unsere Förderbänder, Reinraum Förderbänder, Profilsysteme, Rollenbahnen und Schutzeinrichtungen basieren auf der Modularität.

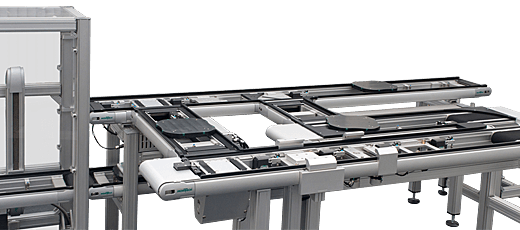

Transfersystem LT40

Montech Transfersystem LT40, Montech LT40 Transfer System

Das Transfersystem LT40 hat eine kompakte und voll integrierte Antriebstechnik: Der Motor mit einem Durchmesser von nur 60 mm ist in der Antriebsrolle integriert und besitzt keine Störkonturen. Das Transportsystem besteht aus einem Doppel-Zahnriemensystem, auf dem die einzelnen Werkstückträger laufen.

Werk­stück­trä­ger 200 x 200 – 320 x 480 mm
An­trieb integrierter Kopfantrieb
Max. Zu­la­dung pro Werk­stück­trä­ger bis 16.8 kg
Ge­schwin­dig­keit bis 20 m/min

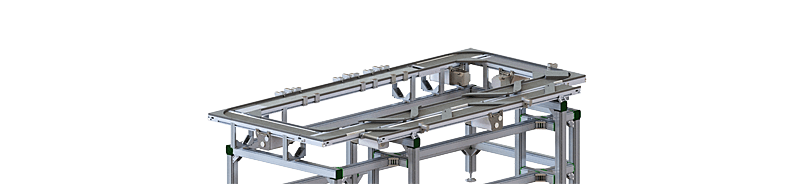

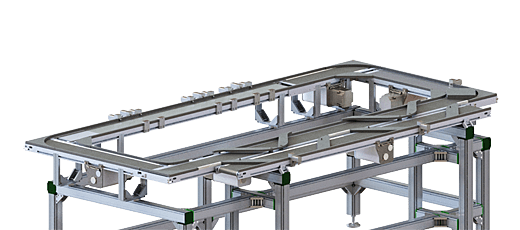

Längstransfersystem LTE

Montech Längstransfersystem LTE, Montech LTE Transfer System

Das Längstransfersystem LTE ist modular aufgebaut. Das Transportsystem führt die Werkstücke entsprechend ihrem Montageablauf automatisch von einem Förderband zum nächsten durch die Arbeitsstationen.

Werk­stück­trä­ger 80 x 80 – 225 x 225 mm
An­trieb TB30 Mittenantrieb
Max. Zu­la­dung pro Werk­stück­trä­ger bis 5 kg
Ge­schwin­dig­keit 7.7 – 19 m/min

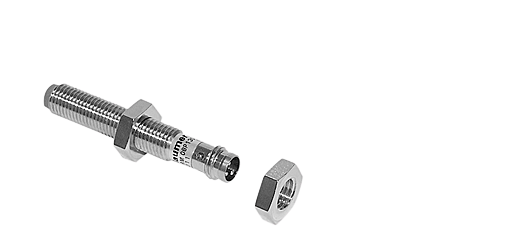

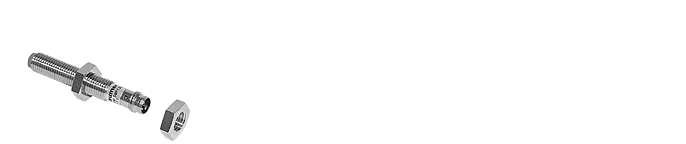

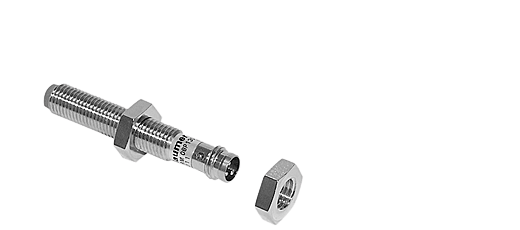

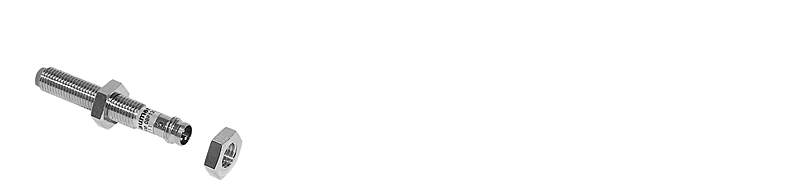

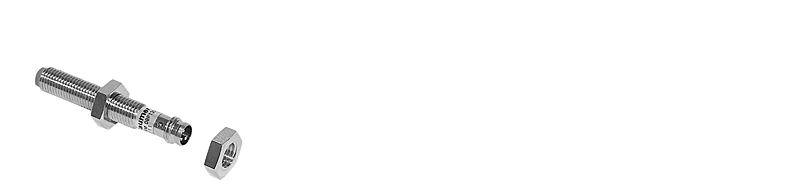

Transfersysteme: Zubehör & Ersatzteile

Montech Transfersysteme: Zubehör & Ersatzteile, Montech Accessories and Spare Parts
Spezifisches Zubehör für Transfersysteme kann Ihren Prozess optimieren. In unserem Shop finden Sie Zubehör wie beispielsweise Anschlusskabel oder Seitenführungen, um Ihren Automatisierungsprozess weiter zu optimieren.

Unsere Transportsysteme sind auf Dauerhaftigkeit ausgelegt. Es gibt aber Komponenten, die einem Verschleiß unterliegen. In unserem Shop finden Sie Ersatzteile, damit Ihre Produktion nicht warten muss.

Vorteile der Montech Transportsysteme

Vorteile
  • Wartungsarme und zuverlässige Transfersysteme
  • Strapazierfähig für einen optimalen Transfer der Werkstückträger
  • Präzises Umlaufsystem
  • Hohe Lebensdauer und Sicherheit im Produktionsablauf
  • Energieeffiziente Antriebe mit Wirkungsgradklasse IE5
  • Dank Baukastensystem kurze Lieferzeiten und gutes Preis-Leistungs-Verhältnis
  • Kompakte Bauweise; wenig Störkonturen und geringer Platzbedarf
  • 3 Jahre Gewährleistung

Mit Transportsystemen kurbeln Sie Ihre Produktion an

Mit Montech Transportsystemen gelingen das Zuführen, Entladen, Puffern, Vereinzeln und Positionieren von Werkstücken oder Werkstückträgern optimal. Eine Anlage, die aus mehreren Maschinen besteht, funktioniert nur dann als Ganzes, wenn die einzelnen Produktionsschritte effizient miteinander verbunden sind. Dank der vielseitigen Einsatzmöglichkeiten unserer Multifunktionalen Transfersysteme, ist eine effiziente Fertigung in Ihrem Unternehmen gesichert. Und genau das tun die Systeme von Montech: Sie verbinden die verschiedenen Prozessschritte einer Anlage effizient. Darüber hinaus gewährleisten diese Systeme eine präzise Montage, die entscheidend für die Qualität und Zuverlässigkeit der Endprodukte ist.

Ganz gleich, ob es um hohe Stückzahlen und vollautomatisierte Systeme mit kurzer Taktzeit geht oder um kleine Losgrössen unterschiedlichster Ausführung mit teilautomatisierten Systemen und manuellen Arbeitsplätzen: Die bewährten und modularen Transfersysteme von Montech bieten Ihnen wirtschaftliche und vielseitige Transportlösungen. Dies sorgt für eine schnelle Planung – und erlaubt es, bestehende Anlagen einfach zu erweitern oder umzubauen.

LT40

Das Transfersystem LT40 ist ein Doppelgurtsystem, auf dem die einzelnen Werkstückträger in einer Geschwindigkeit von bis zu 20 m/min verfahren. Die Abstufung in drei Baugrössen erlaubt die optimale Konfiguration für die Anwendung. Die Werkstückträger in sechs verschiedenen Standard-Grössen und optional einer antistatischen Ausführung gestatten eine Zuladung bis zu 16.8 kg. Dank des modularen Baukastensystems können auch kundenspezifische Werkstückträger, die grösser als 320×480 mm sind, realisiert werden. Das Transfersystem wird nach Kundenwunsch mit den gewählten Komponenten bestückt und vormontiert ausgeliefert. Dank des Montech Aluprofil Systems MPS(mit Schwalbenschwanz-Nut) können Komponenten nachträglich schnell und einfach montiert, entfernt oder verschoben werden.

Die System-Förderbänder mit 24-V-Trommelantrieb ohne Störkontur fallen unter die Kleinspannungsrichtlinien. Für die Anlagebauerinnen und Anlagebauer ist das ein grosser Vorteil: Bei Gleichspannung von 24 V kann gänzlich auf einen Schutz gegen Berührungen verzichtet werden; diese Spannungen gelten für Erwachsene, Kinder und Tiere als ungefährlich. Somit ist es kein Problem, die unterschiedlichen länderspezifischen Vorschriften zur Erstellung des Anlagenzertifikats und der Konformitätserklärung einzuhalten.

LTE

Das Längstransfersystem LTE von Montech hat die Aufgabe, Werkstücke entsprechend ihrem Montageablauf automatisch durch die dazu notwendigen Arbeitsstationen zu führen. Die zu bearbeitenden Werkstücke werden auf standardisierten Werkstückträgern aus hochfestem Kunststoff befestigt und auf Förderbändern mit einem Gurt transportiert. Es stehen Werkstückträger in vier verschiedenen Standard-Grössen und optional einer antistatischen Ausführung zur Auswahl. Dank des modularen Baukastensystems können auch kundenspezifische Werkstückträger-Grössen realisiert werden. Das Baukastenprinzip erlaubt eine schrittweise Umsetzung.

Die Förderbänder mit Eingurt-Ausführung haben den ausschlaggebenden Vorteil, dass die Werkstückträger über 90-Grad-Kurven «ohne Antrieb» gelenkt und sogar gestaut werden können. Die Werkstückträger müssen dadurch vor einer 90-Grad-Umlenkung nicht gestoppt resp. vereinzelt werden. Dieser markante Vorteil vereinfacht die Steuerung und spart entsprechend Software- und Hardware-Kosten.

Die typischen Einsatzkriterien:

  • Montageautomation und Logistik
  • Systemanordnung «inline» und/oder «offline»
  • Wiederholgenauigkeit von ± 0.05 mm
  • Vier Werkstückträger: 80×80, 115×115, 160×160 und 225×225 mm
