Puffersystem mit pneumatischen Liften

Fördertechnik

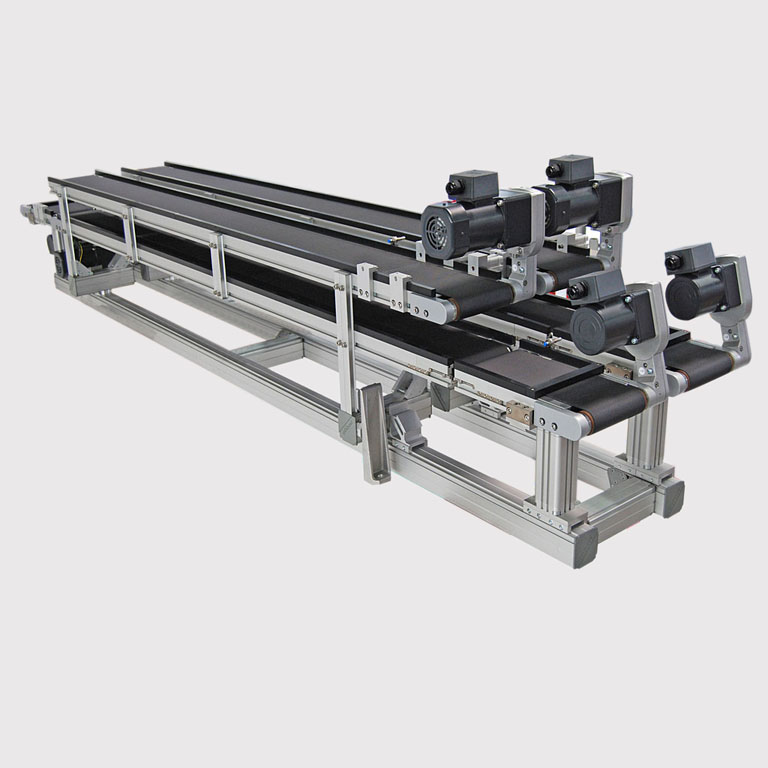

Ein Werkstückträger-Umlaufsystem mit Puffer aus Basic-Transportbändern verknüpft zwei Maschinen miteinander. Die zulässige Kraft auf die Werkstückträger in den Indexiervorrichtungen beträgt bis 120 kg.

Der Rücktransport der Werkstückträger erfolgt auf der unteren Ebene. Ein kurzes Transportband mit Hubzylinder verbindet die beiden Ebenen.

Mehr allgemeine Lösungen finden Sie hier.

Technische Daten

Bandtyp	Basic-Transportband BTB-185
Antrieb	Kopfantrieb, mit Induktionsmotor
Max. Transportgewicht	2.5 kg (inkl. Werkstückträger)
Geschwindigkeit	7.5 m/min
Höhendifferenz	115 mm (Kompaktzylinder)
